bedra49260

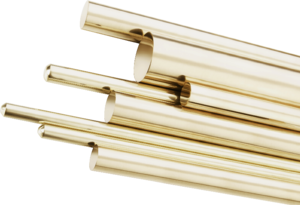

Đồng thau bismuth

Bằng cách thay thế thành phần chì bằng bismuth, vật liệu này không chỉ đảm bảo khả năng gia công tuyệt vời mà còn thân thiện với môi trường. Nó sở hữu các tính chất cơ học và điện học vượt trội, khiến nó trở thành vật liệu thay thế lý tưởng cho đồng thau chứa chì. Hợp kim này hoàn toàn không chứa chì theo tiêu chuẩn RoHS.

Ứng dụng điển hình:

Hợp kim này được sử dụng rộng rãi trong tai nghe TWS, các bộ phận ống kính CMOS, sản phẩm điện tử, phụ kiện kim loại, đầu nối, lõi van và máy móc chế biến thực phẩm.

Tiêu chuẩn hoá và thành phần

UNS	C49260
EN	/
JIS	C6801
GB	C49260 (HBi60-1-0.05)
Cu	58,0-63,0 %
Pb	≤ 0,009 %
Bi	0,50-1,8 %
P	0,05-0,15 %
Zn	Phần còn lại %

Tính chất vật lý①

Ghi chú①：Nhiệt độ thử nghiệm là 20℃. Ghi chú②：Phạm vi nhiệt độ thử nghiệm là từ 20℃ đến 300℃.

Mật độ (g/cm³)	8,9
Nhiệt độ nóng chảy (℃)	884
Độ dẫn điện (%IACS)	21,7
Độ dẫn nhiệt (W / m x K)	79
Hệ số giãn nở nhiệt② (10-6/K)	17,5
Mô đun đàn hồi (GPa)	108,9

Đặc tính chế tạo

Ghi chú③：C37700 = 100% Ghi chú④：C36000 = 100%

Khả năng gia công nguội	Khá
Khả năng gia công nóng	Khá
Hàn đồng	Tốt
Đánh giá khả năng rèn ③	70%
Đánh giá khả năng gia công cơ khí ④	80%

Tính chất cơ học⑤

Ghi chú ⑤: Tiêu chuẩn kỹ thuật Bedra

Loại thép	Đường kính (mm)	Độ bền kéo (MPa tối thiểu)	Độ bền chảy (MPa tối thiểu)	Độ giãn dài (A% tối thiểu)
H02	1,5≤Φ＜25	420	170	7
H02	25≤Φ＜80	390	140	10
H04	1,5≤Φ≤12	500	350	4

Dung sai kích thước và hình thức giao hàng

Ghi chú⑥: Các giới hạn dung sai được liệt kê trong bảng được quy định là toàn bộ dương hoặc toàn bộ âm. Khi giới hạn dung sai được quy định là dương và âm (±), giá trị được lấy bằng một nửa giá trị đã cho.

			Thanh thẳng		Dây cuộn
Đường kính (mm)	Dung sai⑥ (mm)	Độ lệch hình bầu dục (mm tối đa)	Chiều dài (mm tối đa)	Độ thẳng (mm/m tối đa)	Đường kính trong (mm)	Trọng lượng (kg)
1,5≤Ф＜3,0	0,02	0,010	2500	0,5	450	100
3,0 ≤ Ф 6,0	0,02	0,010	3600	0,5	700	500
6,0 ≤ Ф 10	0,03	0,015	3600	0,5	1200	800
10 ≤ Ф 18	0,04	0,020	3600	0,5	1500	1000
18 ≤ Ф 30	0,06	0,030	4000	0,5	/	/
30≤Ф＜50	0,10	0,050	4000	0,5	/	/
50≤Ф＜60	0,15	0,075	4000	0,5	/	/
60≤Ф≤80	0,30	0,150	3000	2,0	/	/
