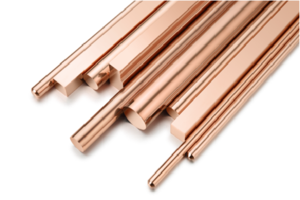

bedra10100
Đồng điện tử không chứa oxy
Nó có khả năng dẫn nhiệt, chống ăn mòn và khả năng gia công rất tốt. Nó dễ dàng chịu được các quá trình như kéo giãn, đục lỗ, đùn, cuộn, kéo sâu và rèn nóng. Trong điều kiện bình thường, nó không bị giòn do hydro và có thể được xử lý trong môi trường khử; tuy nhiên, nó không thích hợp để sử dụng hoặc xử lý trong môi trường oxy hóa ở nhiệt độ cao.
Ứng dụng điển hình:
Nó chủ yếu được sử dụng trong ngành công nghiệp điện cho các ứng dụng như thanh dẫn điện trong các hệ thống điện, thanh rô-to trong động cơ cảm ứng, đầu nối xe điện, tiếp điểm và rơ-le xe điện, ống chân không và thiết bị bán dẫn, cũng như các mối hàn kính-kim loại hoặc gốm-kim loại.
Tiêu chuẩn hoá và thành phần
| Material Designation | |
|---|---|
| UNS | C10100 |
| EN | Cu-OFE (CW009A) |
| JIS | C1011 |
| GB | TU00 |
| Cu | ≥ 99,99% |
| p | ≤ 0,0003% |
| Ag | ≤ 0,0025% |
| Bi | ≤ 0,0001% |
| Sb | ≤ 0,0004% |
| As | ≤ 0,0005% |
| Fe | ≤ 0,0010% |
| Ni | ≤ 0,0010% |
| Pb | ≤ 0,0005% |
| Sn | ≤ 0,0002% |
| S | ≤ 0,0015% |
| Zn | ≤ 0,0001% |
| O | ≤ 0,0005% |
| Cd | ≤ 0,0001% |
| Te | ≤ 0,0005% |
| Se | ≤ 0,0003% |
| Mn | ≤ 0,0005% |
Tính chất vật lý①
Ghi chú①：Nhiệt độ thử nghiệm là 20℃. Ghi chú②：Phạm vi nhiệt độ thử nghiệm là từ 20℃ đến 300℃.
| Mật độ (g/cm³) | 8,94 |
|---|---|
| Nhiệt độ nóng chảy (℃) | 1083 |
| Độ dẫn điện (%IACS) | ≥ 101 |
| Nhiệt độ dẫn điện (W / mx K) | 391 |
| Hệ số giãn nở nhiệt (10-6/K) | 17 |
| Mô đun đàn hồi (GPa) | 117 |
Đặc tính chế tạo
Ghi chú③：C37700 = 100% Ghi chú④：C36000 = 100%
| Khả năng gia công nguội | Rất tốt |
| Khả năng tạo hình nóng | Rất tốt |
| Hàn | Rất tốt |
| Hàn điểm | Không khuyến khích |
| Cấp độ khả năng rèn③ | 65% |
| Cấp độ khả năng gia công④ | 20% |
Các tính chất cơ học của thanh ⑤
Ghi chú ⑤: Tiêu chuẩn kỹ thuật Bedra
| Nhiệt độ | Đường kính (mm) | Độ bền kéo (MPa, tối thiểu) | Độ bền chảy (MPa, tối thiểu) | Độ giãn dài (A%, tối thiểu) | Độ cứng (HBW) |
| H04 | 3,0≤Φ＜10 | 290 | / | 8,0 | ≥80 |
| H04 | 10≤φ≤45 | 270 | / | 8,0 | ≥80 |
| H04 | 45＜φ≤70 | 230 | / | 15 | ≥60 |
| O60 | 10≤φ≤70 | 195 | / | 35 | / |
Các tính chất cơ học của thanh
Ghi chú ⑥: Tiêu chuẩn kỹ thuật Bedra
| Loại thép | Độ dày (a) (mm) | Chiều rộng (b) (mm) | Độ bền kéo (MPa, tối thiểu) | Độ bền chảy (MPa, tối thiểu) | Độ giãn dài (A%, tối thiểu) | Độ cứng (HV, tối thiểu) |
| H04 | 1,0 ≤ a ≤ 10 | 5,0 ≤ b ≤ 120 | 300 | 260 | 8 | 90 |
| H04 | 10 < a ≤ 20 | 10 < b ≤ 160 | 280 | 240 | 10 | 90 |
| H04 | 20＜a≤40 | 20＜b≤160 | 260 | 220 | 12 | 80 |
| H02⑥ | 1.0≤a≤10 | 5.0≤b≤200 | 220 | 180 | 10 | 70 |
| H02⑥ | 10＜a≤40 | 10＜b≤200 | 200 | 160 | 12 | 70 |
| O60 | 1.0≤a≤40 | 5.0≤b≤250 | 200 | max.120 | 35 | 35 |
Dung sai kích thước và Hình thức giao hàng
Chú thích ⑦: Các dung sai được liệt kê trong bảng được quy định là toàn bộ dương hoặc toàn bộ âm. Khi dung sai được quy định là dương và âm (±), lấy một nửa các giá trị đã nêu.
| Thanh thẳng | Dây cuộn | |||
| Đường kính (mm) | Dung sai⑦ (mm) | Độ lệch hình bầu dục (mm tối đa) | Chiều dài (mm tối đa) | Độ thẳng (mm/m tối đa) |
| 3,0 ≤ Φ < 6,0 | 0,04 | 0,02 | 2500 | 0,5 |
| 6,0 ≤ Φ < 10 | 0,06 | 0,03 | 3600 | 0,5 |
| 10 ≤ Φ < 18 | 0,08 | 0,04 | 3600 | 0,5 |
| 18 ≤ Φ < 25 | 0,10 | 0,05 | 4000 | 1,0 |
| 25 ≤ Φ < 35 | 0,15 | 0,075 | 4000 | 1,0 |
| 35≤Φ＜50 | 0,20 | 0,10 | 4000 | 1,5 |
| 50≤Φ＜65 | 0,30 | 0,15 | 4000 | 1,5 |
| 65≤Φ＜70 | 0,40 | 0,20 | 4000 | 1,5 |
Mẫu đơn về dung sai và giao hàng cho thanh
Chú thích ⑧: Các dung sai được liệt kê trong bảng được quy định là toàn bộ dương hoặc toàn bộ âm. Khi dung sai được quy định là dương và âm (±), lấy một nửa các giá trị đã nêu.
| Chiều rộng (b) (mm) | Dung sai chiều rộng ⑧ (mm) | Dung sai độ dày danh nghĩa (a) cho dải độ dày ⑧ | ||
|---|---|---|---|---|
| a ≤ 2,8 | 2,8 < a ≤ 4,75 | 4,75 < a ≤ 12,5 | ||
| b ≤ 25 | 0,06 | 0,06 | 0,10 | 0,14 |
| 25 < b ≤ 35,5 | 0,10 | 0,06 | 0,10 | 0,14 |
| 35,5 < b ≤ 100 | 0,14 | / | 0,16 | 0,18 |
| 100 < b ≤ 200 | 0,6% × b | / | / | 0,24 |
| b > 200 | 0,6% × b | / | / | 0,60 |
Other Delivery Forms
Profiles
Thông tin sản phẩm bổ sung
Bảng dữ liệu PDF | VI Bảng dữ liệu PDF | EN Bảng dữ liệu PDF | ZH
