bedra18150

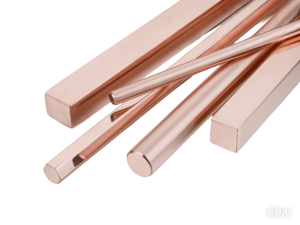

Đồng Crom Zirconi

Hợp kim đồng cao này, chứa một lượng nhỏ crôm (Cr) và zirconium (Zr), được gia cường bằng phương pháp làm cứng bằng kết tủa. Quy trình này làm tăng đáng kể độ bền cơ học của hợp kim đồng thời duy trì độ dẫn điện và dẫn nhiệt cực cao của nó. Hơn nữa, hàm lượng zirconium giúp ngăn chặn hiện tượng dính điện cực trong quá trình hàn điểm thép mạ kẽm.

Ứng dụng điển hình:

Nó được sử dụng rộng rãi cho điện cực hàn điểm và hàn đường may, đặc biệt là điện cực hàn điện trở kiểu mũ. Độ dẫn điện và tính chất cơ học rất tốt của nó làm cho nó phù hợp để làm tiếp điểm điện, trục dẫn điện, cánh tay và thanh dự phòng trong thiết bị hàn và điện.

Tiêu chuẩn hoá và thành phần

UNS	C18150
EN	CuCr1Zr (CW106C)
JIS	/
GB	C18150 (TCr1-0.15)
Cu	Phần còn lại (%)
Cr	0,5–1,5%
Zr	0,03-0,3%
Fe	≤ 0,08%
Si	≤ 0,1%
Các thành phần khác	≤ 0,2%

Tính chất vật lý①

Ghi chú ①: Nhiệt độ thử nghiệm là 20℃.Ghi chú ②: Phạm vi nhiệt độ thử nghiệm là từ 20℃ đến 300℃.

Mật độ (g/cm³)	8,9
Độ dẫn điện (%IACS)	79
Độ dẫn nhiệt (W/mxK)	324
Hệ số giãn nở nhiệt ② (10-6/K)	16,5
Mô đun đàn hồi (GPa)	117

Đặc tính chế tạo

Ghi chú ③: C37700 = 100%Ghi chú ④: C36000 = 100%

Khả năng gia công nguội	Tốt
Hàn	Tốt
Hàn điện trở	Không khuyến khích
Cấp độ khả năng rèn ③	80%
Cấp độ khả năng gia công ④	20%

Tính chất cơ học

Nhiệt độ	Đường kính (mm)	Độ bền kéo (MPa tối thiểu)	Độ bền chảy (MPa tối thiểu)	Độ giãn dài (A% tối thiểu)
R470	4 ≤ Φ ≤ 30	470	420	8
R430	30 ≤ Φ ≤ 50	430	350	10
R370	50 ≤ Φ ≤ 100	370	250	16

Công sai và hình thức giao hàng

Ghi chú ⑤: Các giới hạn dung sai được liệt kê trong bảng được quy định là toàn bộ dương hoặc toàn bộ âm. Khi giới hạn dung sai được quy định là dương và âm (±), giá trị được lấy bằng một nửa giá trị đã cho.

			Thanh thẳng		Dây cuộn
Đường kính (mm)	Dung sai ⑤(mm)	Độ bầu dục (mm)	Chiều dài (mm. max.)	Độ thẳng (mm/m max)	ID(mm max.)	Cân nặng(kg max.))
0,5 ≤ Φ ≤ 3	0,04	0,02	/	/	500	50
5 Φ ≤ 10	0,06	0,03	4000	1,0	800	500
10 Φ ≤ 20	0,10	0,05	4000	1,0	1200	500
20 Φ ≤ 25	0,16	0,08	4000	1,0	/	/
25 Φ ≤ 30	0,18	0,09	4000	1,0	/	/
30 Φ ≤ 40	0,20	0,10	4000	1,0	/	/
40 Φ ≤ 45	0,24	0,12	4000	1,0	/	/
45 Φ ≤ 50	0,30	0,15	4000	1,0	/	/
50 Φ ≤ 60	0,34	0,17	4000	1,0	/	/
60 Φ ≤ 80	0,44	0,22	2500	3,0	/	/
80 Φ ≤ 100	0,60	0,30	2000	3,0	/	/
100 Φ ≤ 120	1,00	0,50	1500	3,0	/	/
120 ≤ Φ ≤ 160	2,00	1,00	1000	5,0	/	/
