bedraEDM – Hightech-Lösungen für die Funkenerosion

Steigern Sie Ihre Produktivität und senken Sie die Produktionskosten

Seit den Anfängen der Funkenerosion beteiligen wir uns mit großem Erfolg an der Weiterentwicklung der EDM-Technologie und der damit verbunden Verbesserung von Fertigungsprozessen im Bereich des Werkzeug- und Formenbaus. Mithilfe der von uns entwickelten funktionellen Beschichtungen für Erodierdraht lassen sich enorme Steigerungen der Abtragsleistung erreichen. Die damit verbundene Steigerung der Produktivität ist enorm: Im harten Alltagseinsatz kann das zu 40 Prozent kürzeren Maschinenlaufzeiten führen. Und das bleibt nicht ohne Auswirkungen auf die Produktionskosten. Der Einsatz von beschichtetem Draht beim Funkenerodieren besitzt das Potenzial, die Produktionskosten um bis zu 40 Prozent zu senken.

Weitere Vorteile bietet auch die patentierte bedra-Spule. Mit ihrem 12-Eck-Design ist die Spule wirkungsvoll gegen Wegrollen gesichert. Vor diesem Hintergrund ist es nicht verwunderlich, dass namhafte Kunden in allen Regionen der Welt auf unseren Erodierdraht vertrauen. Tagtäglich tragen bedra-Hightech-Lösungen für die Funkenerosion zum wirtschaftlichen Erfolg unserer Kunden bei.

Erodierdraht Produktportfolio

Wir bei bedra sind einer der Pioniere in der Funkenerosion. Maßgeblich beteiligt an allen Erodierdraht-Generationen und stets orientiert an den Bedürfnissen der Anwender und Maschinenhersteller. Nach vielen Jahren der Spezialisierung verfolgen wir nun das Ziel, Produkte zu erschaffen, die einen möglichst breiten Anwendungsbereich abdecken und gleichzeitig eine deutliche Überlegenheit besitzen. Diese Überlegenheit drückt sich aus in Schneidleistung, Bauteilqualität, Zuverlässigkeit und Preis-Leistungs-Verhältnis. Darauf richten wir auch unser Erodierdraht Produktportfolio aus. Es teilt sich von jetzt an auf in unsere Highlights, die innovativsten Drahtelektroden, die Ihnen ein breites Anwendungsgebiet bieten und in unsere Klassiker, bewährte Erodierdrähte aus dem Bereich Classic Portfolio. Sie erhalten alle Produkte weiterhin in der gewohnten bedra-Qualität.

Drahtfinder

bedra®wirebutton

Finden Sie den richtigen Erodierdraht für Ihre ​Anwendung

EDM Highlight Portfolio

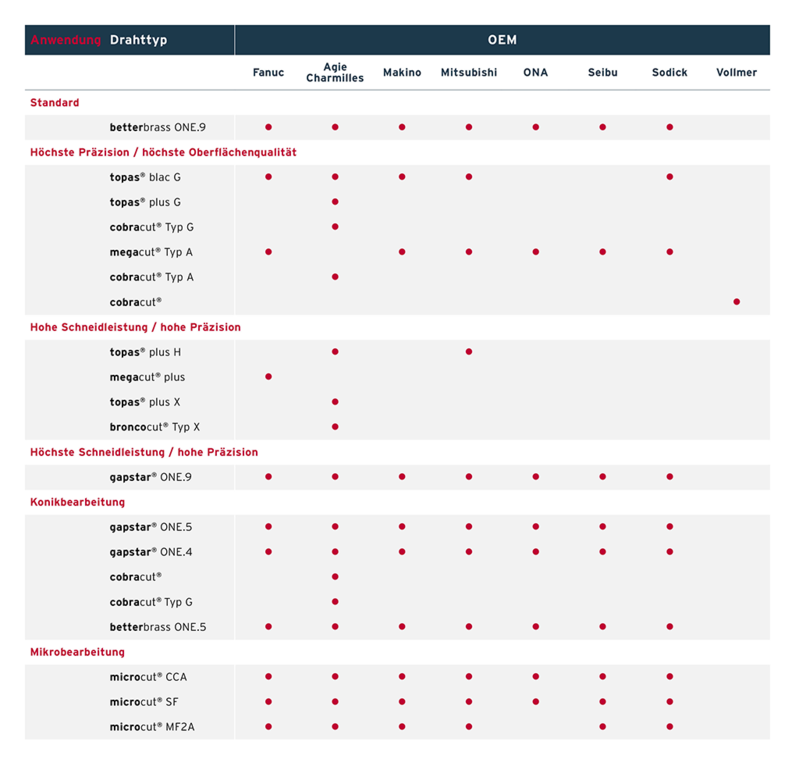

Herstellerkompatibilität

Herstellerkompatibilität

Unsere Highlights

betterbrass ONE

betterbrass ONE ist die Revolution für blanke Messingdrähte. bedra hat in seinen Schlüsseltechnologien Strangguss und Wärmebehandlung gezielte Weiterentwicklungen betrieben. Hierdurch ist es unseren Ingenieuren gelungen, eine Blankdrahtelektrode mit einer völlig neuartigen Legierung zu generieren und damit die Schneidleistung um bis zu 10% zu steigern.

Den betterbrass ONE gibt es in 2 Varianten, die sich nur in der Festigkeit – und damit auch im Dehnungsverhalten – voneinander unterscheiden.

betterbrass ONE.9 entdecken

betterbrass ONE.5 entdecken

gapstar® ONE

Der neue EDM Hochleistungsdraht mit der patentierten bedra TRIMPAC® Technologie. Aus den Stärken der Drahtgenerationen cobracut®, broncocut® und topas® wurde die neue Schichttechnologie TRIMPAC® entwickelt. Das Resultat ist der gapstar® ONE.
Den gapstar® ONE gibt es in 3 Varianten, die sich nur in der Festigkeit – und damit auch im Dehnungsverhalten – voneinander unterscheiden.

gapstar® ONE.9 entdecken

gapstar® ONE.5 entdecken

gapstar® ONE.4 entdecken

topas® plus G

topas® plus G ist ein Gamma-Phasen-Draht für hohe Schneidleistung in Verbindung mit höchster Präzision auf AGIE-Maschinen.

Zum Produkt

Unsere Klassiker

cobracut® Typ G

Für höchste Präzision auch bei großen Koniken auf AGIE-Maschinen mit Toroid-Führung

    Zum Produkt

    megacut® Typ A

    Für höchste Präzision auf japanischen Maschinen

      Zum Produkt

      cobracut® Typ A

      Harter zinkbeschichteter Erodierdraht für höchste Präzision

        Zum Produkt

        cobracut®

        Weicher zinkbeschichteter Erodierdraht für konische Schnitte

        Zum Produkt



        megacut® plus

        Für hohe Schneidleistung und Präzision auf japanischen Maschinen

        Zum Produkt

        topas® plus H

        Schnellschneidedraht für AGIE- und alle gängigen japanischen Maschinen

        Zum Produkt

        topas® plus X

        Schnellschneidedraht für Charmilles-Maschinen mit X-Technologie

          Zum Produkt

          broncocut® Typ X

          Schnell und präzise, empfohlen für Charmilles Maschinen

          Zum Produkt

          Unsere Feinstdrähte

          microcut®

          Für anspruchsvollste Mikroerosionsanwendungen

          Zum Produkt

          microcut® CCA

          Für hohe Anforderungen bei der Mikroerosion

          Zum Produkt

          microcut® MF2A

          Für anspruchsvollste Mikroerosionsanwendungen, die eine noch höhere Zugfestigkeit erfordern

          Zum Produkt

          microcut® SF

          Gamma-Phasen-Feinstdraht für wirtschaftliche Bearbeitung in der Mikroerosion

          Zum Produkt

          Kontaminationsfreie Drahterosion

          confreecut ONE

          Um die Effizienz bei der funkenerosiven Herstellung kontaminationsfreier Bauteile zu steigern, hat bedra den innovativen Erodierdraht confreecut ONE entwickelt. confreecut ONE steht für eine kontaminationsfreie und zügige Bearbeitung bei geringem Drahtführungsverschleiß und niedrigeren Drahtkosten.

          Zum Produkt

          Finden Sie den richtigen Erodierdraht mit unserem Drahtfinder

          Jetzt Erodierdrähte vergleichen und Einsparungen erkennen

          Jetzt EDM Produktbroschüre herunterladen

          10 Gründe für bedraEDM

          Mehr als 50 Jahre Erfahrung

          Close

          Mehr als 50 Jahre Erfahrung

          Wir sind ein Vorreiter in der Funkenerosion und schon von Anfang an dabei. So können wir auf eine über 50-jährige Erfahrung im Bereich EDM zurückblicken.

          Qualität

          Close

          Qualität

          Durch unsere Inhouse-Prozesse und stetige Qualitätsprüfungen ist eine Reproduzierbarkeit immer gegeben. Zudem bieten wir engere Produkt-Toleranzen als von der Norm gefordert.

          Weltweit verfügbar

          Close

          Weltweit verfügbar

          Wir sind in über 50 Ländern vertreten und weltweit über Vertriebspartner sowie autorisierte Händler erreichbar.

          Enge Kooperationen

          Close

          Enge Kooperationen

          Unsere Produkte werden in enger Kooperation mit OEMs und Forschungsinstituten entwickelt. Gemeinsame Entwicklungen und Test garantieren bestmögliche Schneidergebnisse und Prozesssicherheit bei der Funkenerosion. Unsere EDM-Produkte sind homologisiert und als Parameter auf den Maschinen gespeichert.

          Eigene F & E

          Close

          Eigene F & E

          Unsere eigene Forschung & Entwicklung ermöglicht es uns, individuelle Produktlösungen umzusetzen und uns an neuesten Marktentwicklungen anzupassen.

          Patente

          Close

          Patente

          bedra setzt Technologiestandards im Markt. Zahlreiche Patente und Produktinnovationen entstammen unserer Forschung und Entwicklung. Nachahmer erzielen nicht die Performance der original bedra Elektroden.

          Inhouse Konzept

          Close

          Inhouse Konzept

          Garantierte 100 %-ige Prozessautarkie – wir bieten als einer der wenigen weltweiten Hersteller von Hightech-Präzisionsdrähten alle Leistungen aus einer Hand – vom Gießen, Walzen, Ziehen, Glühen und Galvanisieren bis hin zum verpackten Endprodukt und der Lieferung.

          Made by bedra

          Close

          Made by bedra

          Innovative Lösungen, eigene Gießerei, enge Kooperationen sowie umfangreiche Kontrollen sind unsere Stärken und die Grundlage unseres „mady by bedra“ Premium-Anspruchs.

          bedra-Spule

          Close

          bedra-Spule

          Die patentierte und innovative 12-eckige Form der bedra-Spule verhindert ein Wegrollen. Damit können bedra Erodierdrähte sachgemäß liegend gelagert werden und die Arbeitssicherheit wird gewährleistet.

          Nachhaltigkeit

          Close

          Nachhaltigkeit

          Unsere Maßnahmen zur Nachhaltigkeit sind keine Einzelmaßnahmen. Vielmehr folgen sie einem ganzheitlichen Ansatz, den wir als bedraGREEN bezeichnen. bedraGREEN geht über den Wasser-, Luft- und Bodenschutz hinaus und beinhaltet auch unser Nachhaltigkeitsprinzip bedra360.

          Noch Fragen? Finden Sie die passende Antwort in unseren EDM FAQ!

          Erodierdraht Übersicht

          Nutzen Sie unseren Produktfilter, um passenden Erodierdrähte für Ihre Anwendungsgebiete zu finden. Die Auswahl mehrerer Filter ist möglich. Um die Filtereinstellungen zurückzusetzen, klicken Sie einfach auf „Alle“.

          Neu! <strong>confree</strong>cut ONE confreecut ONE Die innovative Lösung zur kontaminationsfreien Drahterosion
          <strong>better</strong>brass ONE.9 betterbrass ONE.9 Die Revolution für blanke Messingdrähte
          <strong>better</strong>brass ONE.5 betterbrass ONE.5 Die Revolution für blanke Messingdrähte - weiche Version für konische Schnitte
          <strong>gapstar</strong>® ONE.9 gapstar® ONE.9 Neue Generation der EDM-Hochleistungsdrähte mit patentierter bedra TRIMPAC® Technologie
          <strong>gapstar</strong>® ONE.5 gapstar® ONE.5 Neue Generation der EDM-Hochleistungsdrähte mit patentierter bedra TRIMPAC® Technologie - weiche Version für konische Schnitte
          <strong>gapstar</strong>® ONE.4 gapstar® ONE.4 Neue Generation der EDM-Hochleistungsdrähte mit patentierter bedra TRIMPAC® Technologie - extraweiche Version für extreme Koniken
          <strong>topas</strong>® plus G topas® plus G Gamma-Phasen-Draht für hohe Schneidleistung in Verbindung mit höchster Präzision auf AGIE-Maschinen
          <strong>topas</strong>® plus H topas® plus H Schnellschneidedraht für AGIE- und alle gängigen japanischen Maschinen
          <strong>topas</strong>® H.E.A.T. topas® H.E.A.T. Hochleistungsdraht für Makino-Maschinen
          Neu! <strong>topas</strong>® plus P topas® plus P Weicher Gamma-Phasen-Draht für konische Schnitte
          <strong>topas</strong>® plus S topas® plus S Schnellschneidedraht für Charmilles- und andere Maschinen speziell bei konischer Bearbeitung
          <strong>topas</strong>® plus X topas® plus X Schnellschneidedraht für Charmilles-Maschinen mit X-Technologie
          <strong>cobra</strong>cut® cobracut® Weicher zinkbeschichteter Erodierdraht für konische Schnitte
          <strong>cobra</strong>cut® Typ A cobracut® Typ A Harter zinkbeschichteter Erodierdraht für höchste Präzision
          <strong>cobra</strong>cut® Typ AS cobracut® Typ AS Ihr Einstieg in die A-Technologie-Klasse
          <strong>cobra</strong>cut® Typ D cobracut® Typ D Hohe Abtragsraten bei Maschinen mit D-Technologie
          <strong>cobra</strong>cut® Typ G cobracut® Typ G Für höchste Präzision auch bei großen Koniken auf AGIE-Maschinen mit Toroid-Führung
          <strong>mega</strong>cut® pro TWO megacut® pro TWO Der neue Messingdraht zweiter Generation für japanische Maschinen
          <strong>mega</strong>cut® plus megacut® plus Für hohe Schneidleistung und Präzision auf japanischen Maschinen
          <strong>mega</strong>cut® Typ A megacut® Typ A Für höchste Präzision auf japanischen Maschinen
          <strong>mega</strong>cut® Typ T megacut® Typ T Für konische Schnitte auf japanischen Maschinen
          <strong>bronco</strong>cut® Typ X broncocut® Typ X Schnell und präzise, empfohlen für Charmilles Maschinen
          <strong>berco</strong>cut® pro 900 bercocut® pro 900 Harter, gerichteter & paraffinfreier Messingdraht
          <strong>berco</strong>cut® pro 500 bercocut® pro 500 Weicher, paraffinfreier Messingdraht
          <strong>berco</strong>cut® spezial bercocut® spezial Harter, gerichteter Messingdraht empfohlen für AGIE-Maschinen
          <strong>micro</strong>cut® microcut® Für anspruchsvollste Mikroerosionsanwendungen
          <strong>micro</strong>cut® BR microcut® BR Für Standard-Mikroerosionsanwendungen
          <strong>micro</strong>cut® CCA microcut® CCA Für hohe Anforderungen bei der Mikroerosion
          <strong>micro</strong>cut® MF2A microcut® MF2A Für anspruchsvollste Mikroerosionsanwendungen, die eine noch höhere Zugfestigkeit erfordern
          <strong>micro</strong>cut® SF microcut® SF Gamma-Phasen-Feinstdraht für wirtschaftliche Bearbeitung in der Mikroerosion
          <strong>boline</strong> brass boline brass Standard-Messingdraht mit gutem Preis-Leistungs-Verhältnis

          EDM Kostenvergleichs­rechner

          Mit unserem EDM Kostenvergleichsrechner können Sie Ihren aktuellen Erodierdraht mit allen Erodierdrähten aus unserem Portfolio, aber auch mit Standard-Wettbewerbsprodukten vergleichen. So sehen Sie mögliche Einsparungen auf einen Blick. Voraussetzung ist, dass Ihnen die Spezifikation und die Leistung Ihres aktuellen Erodierdrahts sowie die Maschinenkosten und / oder die Stromkosten Ihrer Erodiermaschine bekannt sind.


          Jetzt Erodierdrähte vergleichen und Einsparungen erkennen

          EDM Produktbroschüre als Blätterkatalog

          Alle Details zu unseren EDM Produkten finden Sie in unserer Broschüre

          Hinweis: Um den Blätterkatalog auf unserer Website sehen zu können, müssen Sie alle unsere Cookies aktivieren. Bei Ablehnung der Cookies ist der Blätterkatalog deaktiviert.

          Produktbroschüre jetzt herunterladen!

          Finden Sie den richtigen Erodierdraht mit unserem Drahtfinder

          Jetzt Produktanfrage stellen!

          Verpackungseinheiten

          Oberflächenveredelte Drähte & bercocut® spezial

          Spule Gewicht / Spule (kg) Spulen / Karton Gewicht / Karton (kg) Kartons / Lage 1 Lage (kg) 2 Lagen (kg) 3 Lagen (kg) 4 Lagen (kg)
          bedra4 4 4 16 6 96 192 288 384
          bedra8 8 2 16 10 160 320 480 640
          bedra16 16 1 16 12 192 384 576
          K125 3,5 4 14 6 84 168 252 336
          K160 8 2 16 10 160 320 480 640
          K200 16 1 16 12 192 384 575
          K250 25 1 25 12 300 600
          K355 45 1 45 3 135
          P5 5 4 20 8 160 320 480 640
          P10 10 2 20 8 160 320 480
          P15 20 1 20 16 320 640

          National: Europalette (behandelt)
          International: Einwegpalette (behandelt)
          Mindestbestellmenge für den Fachhandel: 1 Lage

          betterbrass, megacut® pro TWO & boline brass

          Spule Gewicht / Spule (kg) Spulen / Karton Gewicht / Karton (kg) Kartons / Lage 1 Lage (kg) 2 Lagen (kg) 3 Lagen (kg) 4 Lagen (kg)
          P5 5 4 20 8 160 320 480 640
          P10 10 2 20 12 240 480 720
          P15 20 1 20 16 320 640
          K160 8 2 16 12 192 384 576 768
          K200 16 1 16 15 240 480 720
          K250 25 1 25 15 375 750

          Einwegpalette (behandelt)
          Mindestbestellmenge für den Fachhandel: 1 Palette

          EDM Verpackungseinheiten im PDF-Format

          Lagerung und Abwicklungsrichtung der Erodierdrahtspulen

          Die Gewährleistungszeit für unseren Erodierdraht beträgt 12 Monate ab Werk. Bitte beachten Sie diesbezüglich die folgenden Hinweise zur sachgemäßen Lagerung und die geänderte Abwicklungsrichtung unserer Erodierdrahtspulen:

          1. Die Spule immer in der Originalverpackung an einem trockenen Ort in horizontaler Weise lagern.
          Alle Erodierdraht-Spulen sind schlag-, stoß-, staub- und oxidationssicher verpackt und so sicher vor Verschmutzungen, Beschädigungen und Verschiebungen der Drahtlagen geschützt. Die Spulen sollten deshalb bis zum Gebrauch der Erodierdrähte unbedingt in der Originalverpackung gelagert werden. Die Lagerung der Drahtspulen sollte zudem stets in horizontaler Weise erfolgen, um ein Lösen/Herabfallen einzelner Drahtwindungen und damit Störungen beim Abwickeln zu vermeiden. Nur so bleibt der hohe Qualitätsstandard unserer Erodierdrähte voll erhalten. Der Gewährleistungsanspruch erlischt bei unsachgemäßer Lagerung.

          2. Angebrochene EDM-Spulen immer richtig abbinden.
          Wird die Drahtmenge der Spulen nur teilweise verbraucht, sollte das Ende des Erodierdrahtes nach dem Gebrauch entweder durch Ankleben auf dem Rand des Spulenflansches (Abbildung 1) oder durch Bilden einer Drahtschlaufe (Abbildung 2) abgebunden werden. Denn nur durch richtiges Abbinden des Drahtendes ist sichergestellt, dass bei Wiederverwendung der angebrochenen Spulen der Erodierdraht einwandfrei abläuft. Falsch dagegen sind die in den Abbildungen 3 und 4 gezeigten Arten des Abbindens. Sie können zu Schwierigkeiten beim Drahtablauf führen und sollten deshalb unbedingt vermieden werden.

          Spulenabwicklung
          Abb. 1: Ankleben des Drahtendes auf dem Rand des Spulenflansches.
          Abwicklung Spule
          Abb. 2: Bilden einer Schlaufe, umlegen des Drahtes um die Spule und Durchziehen des Drahtendes durch die Schlaufe in Spulrichtung.
          Abbinden des Drahtes

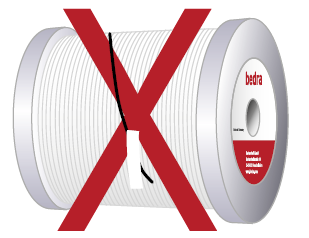

          Abb. 3: Zu vermeiden ist das Abbinden des Drahtendes durch Aufkleben auf die Wicklung.
          Bildung von Schlaufen in Spulrichtung
          Abb. 4: Zu vermeiden ist das Abbinden des Drahtendes durch Bildung von Schlaufen in Spulrichtung.

          3. Geänderte Abwicklungsrichtung unserer Erodierdrahtspulen.
          Beachten Sie zudem, dass seit dem 01.12.2018 die Abwicklungsrichtung unserer Erodierdrahtspulen geändert wurde. Seitdem ist auf dem überwiegenden Teil der Erodiermaschinen das Spulenetikett zum Bediener hin gerichtet ist. Weitere Infos dazu finden Sie hier.
